Шумоизоляция дверей
Что-то клинит меня последнее время, все руки чешутся машиной позаниматься))
Вот и решил сделать ШВИ дверей. Капитально заморачиваться я не стал, так самое необходимое!
Для проклейки мне понадобилось:
— Вибропоглащающий материал Вибропласт Gold — 4 листа
— Вибропоглащающий материал Вибропласт М1 — 4 листа
— Теплоизоляционный звукопоглощающий СПЛЭН 4 мм — 2 листа
— Шумопоглощающий и уплотнительный Битопласт GOLD — 1 лист
— Обезжириватель 0.5л — 1 шт
Начнем с передних дверей:
Снимаем обшивку, снимаем защитный полиэтилен и удивляемся! В двери вообще ничего, ни кусочка вибры! Сцука японцы=))))

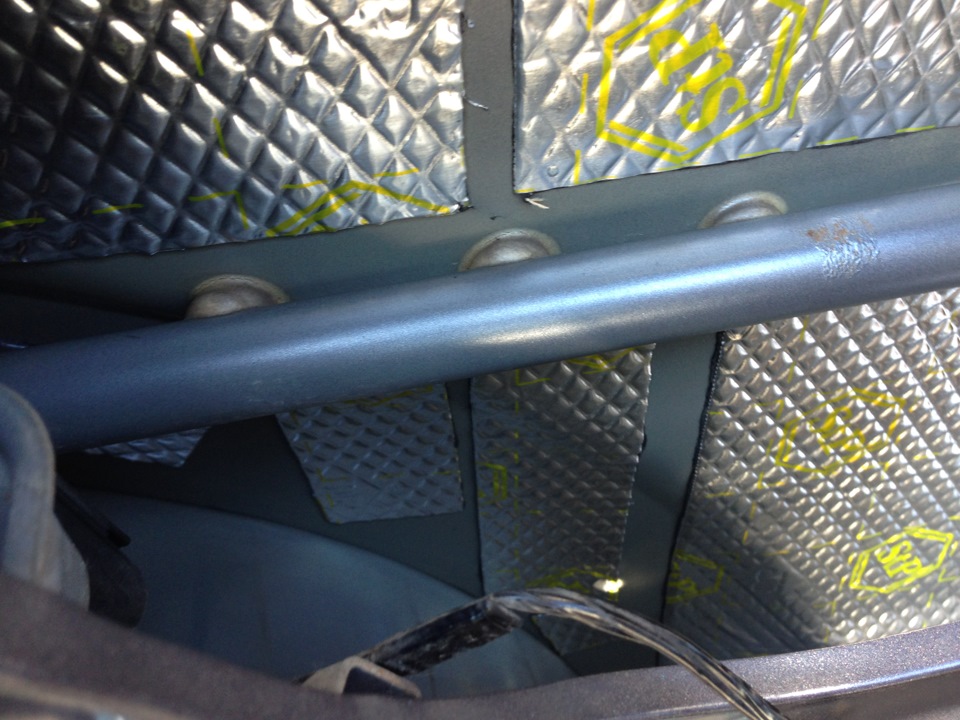

Ну да ладно, исправим. Моем дверь, обезжириваем и начинаем клеить Вибропласт Gold на наружную панель. На одну переднюю дверь уходит аккуратно один лист! Клеим большими кусками, хорошо раскатывая материал=)
Далее, берем лист Вибропласт М1 размечаем и клеим на внутреннюю поверхность. Так же уходит около 1 листа, может пару кусочков остаться…
Далее, берем лист СПЛЭНа и режим его пополам, так как он большой, его хватает на две двери)
Задние двери делаем по такому же принципу:
Материала на задние двери уйдет немного поменьше, вот этими кусочками и будем клеить крышку багажника:
На наружную панель Вибропласт Gold остатки…
Вибропласт М1 клеим на внутреннюю поверхность…
И остатки СПЛЭНа туда же, хуже не будет!
Так как у меня стоит САБ, я начал искать причины дребезга задней двери и нашел их две:
— первая это номерной знак, оно и понятно. Клеим на него вибру и на рамку тоже…
— второй это фонари на крышке дребезжат еще сильнее, чем номерной знак! Никогда бы не мог подумать! Нужно их немного утяжелить виброй. Места под болтиками крепления к двери проклеиваем СПЛЭНом, а по периметру Вибропластом! и все, дребезг пропал!
Теперь о результатах:
— Первое что понравилось, это благородный звук закрытия дверей))) Особенно дверь багажника, теперь закрывается тихо и самое главное сама, стоит опустить её чуть больше чем на половину и она захлопнется под собственным весом! Очень удобно!
— Второе, это как заиграла штатная музыка, она и так пела неплохо, а после шумки появилась четкость и басы.
Короче сплошной компромисс, и только больные до всего этого люди, будут идти вперед, несмотря ни на что! =)
На сегодня все! Не переключайтесь, дальше интересней )
Шумоизоляция Outlander, часть 1
В обзоре будет много букв и картинок и его придется разбить на несколько частей, так как количество иллюстраций ограничено тридцатью, а я хотел сделать так сказать инструкцию. Может еще кто захочет сделать этими или другими материалами. Кому лень читать просто переходите по ссылке и читайте сразу выводы — Шумоизоляция Outlander, часть 3. В первой части будет рассказано о шумке багажника и потолка.
Шумку хотел сделать давно, поизучал фирмы дающие реальный результат и остановился на Шумофф (не реклама — просто конкретно шумопоглотители у Шумофф лучшие и стоит все это добро дешевле чем тот же STP). Количество материала подобрал сам примерно прикинув квадратуру. Получилось следующее:
Коротко по материалам
M2 Joker — тонкая и легкая вибра на двери и потолок (для тонкого металла), очень сильный клей и высокий КМП. Стоит чуть дороже чем просто М2 но в полтора раза легче. Цель не утяжелить машину.
Комфорт 6 — утеплитель с сильной функцией шумопоглощения на основе вспененной резины, не впитывает влагу. Один из лучших материалов для второго слоя (брал на пол, арки)
П8 — Утеплитель с незначительным шумопоглощением на основе вспененного полиэтилена, более бюджетный чем Комфорт 6, по сути больше утеплитель, но как показала практика гасит удары хорошо (на потолок вторым слоем)
Герметон А15 — лучший шумопоглотитель на рынке толщиной 15 мм, идет третьим слоем, тянет влагу поэтому нельзя напрямую на металл (арки, дверные карты, места с повышенным шумом)
Профи — просто качественный прикаточный ролик, намного лучше китайского дерьма.
Профи 200 — тот же ролик но на длинном основании для прокатки вибры в дверях и труднодоступных местах. Незаменимая вещь без него никак. Если жалко денег лучше купить один Профи 200.
Specific — антискрипная лента, для ликвидации скрипов в местах соприкосновении пластика/пластика и пластика/металла. По сравнению с STP длина на пол метра больше, а стоит дешевле в остальном одно и тоже.
M3 — вибропласт для пола и багажного отделения толщиной 3 мм
M4 — вибропласт для пола и багажного отделения толщиной 4 мм
Толщина вибропласта играет определяющую роль. Нельзя наклеить тонкий М2 вибропласт на пол или колесные арки — он на толстом металле работать не будет. Правило тонкий металл — тонкий вибропласт, толстый металл — толстый вибропласт.
Шумку делал вкруг, то есть багажник, пол, все 5 дверей и крыша. Моторную перегородку не шумил — там по умолчанию очень толстое одеяло с завода, причем шумка есть как с внутренней так и с внешней стороны перегородки, но шума от туда все равно идет очень много. Возможно оставлю на будущее, но там много головняка — раскидать торпеду, рулевую рейку, усилитель, блок кондиционера, и если что и клеить туда, то только Герметон А30 (2 листа) — будет гарантированно тихо.
Сразу скажу что с количеством М2 Joker я ошибся, можно смело брать на 25-30 листов меньше. Но если хочется покрыть пластиковые подкрылки снаружи и капот изнутри, то можно количество не менять — хватит. Из остатков также осталось полтора листа Комфорт 6 и 2 листа П8. Итого для нашей машины если сделать как у меня затраты чистые составять 17тр.
Советую работу делать самому и не отдавать в фирмы, так как машины у нас не новые и вполне возможны сюрпризы в виду ржавой кузовщины и сквозных дыр, естественно вычищать и обрабатывать Вам никто не будет тупо закидают на ржавчину вибропластом и будет это все добро гнить под ней еще сильней. К тому же пока делается виброизоляция и разобран весь салон можно обработать все скрытые полости авто изнутри.
Материал мне привезли ребята прям на дом бесплатно — получилось примерно 48 кг. Если учесть что больше пачки М2 Joker осталось, то 41-42 кг. То есть нужно иметь ввиду что после шумки вес авто увеличится на вес небольшого ребенка, но не на все 41-42 кг, а на 33-35кг, так как заводской вибропласт по возможности лучше содрать.
Быстро зашумить вкруг не получится в 1 лицо, как минимум нужна неделя свободного времени. Лучше делать в отпуск. Можно шумить по частям но так эффект от До/После будет очень смазанный. И есть вероятность что Вы не поймете что изменилось. А меняется очень сильно если работа делается за раз — контраст большой.

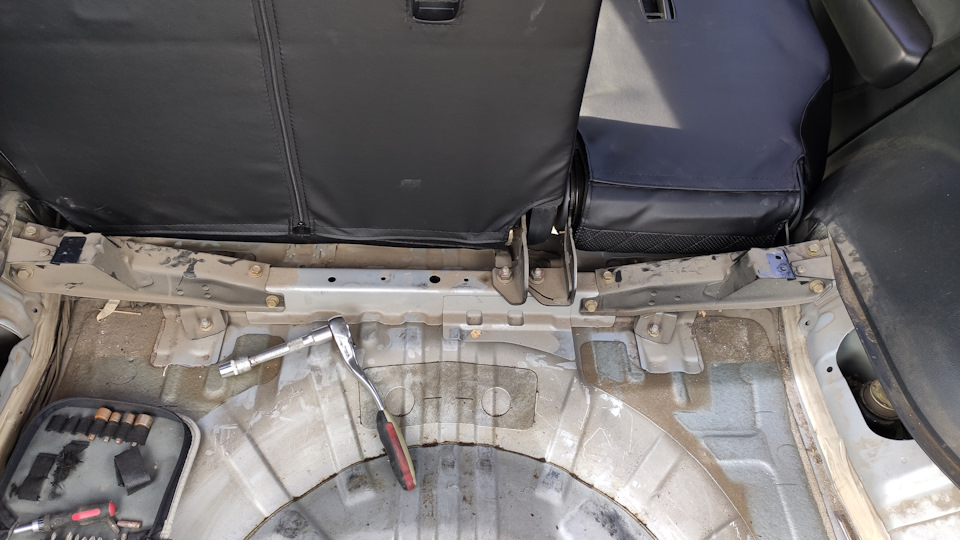

Первое с чего можно начать это шумка багажного отделения, от туда много шума идет. Снимаем задние сиденья сначала сидушку, потом все внутри багажника — выкидуем колесо, пенопласт формовочный, снимаем спинку сиденья.
У спинки заднего сиденья снимается сначала большая часть, потом малая. Установка в обратном порядке.
При снятии сидушки есть вероятность обломить клипсу, у меня именно так и произошло. Оригинал — очень дорого от 500 до 1000р. Аналоги не пробиваются, нашел что подходит от ауди и шкоды (артикул для заказа KE378).
После можно снимать пластиковый обвес начиная с пластика порогов задних дверей (просто срывается — на клипсах), далее пластиковая панель в нижней части двери (вначале снимаются 2 черные клипсы — нажатием на точку в центре клипсы, после сдергиваются — держится еще на 4 белых клипсах), а после боковые панели предварительно открутив весь удерживающий крепеж.
#23 Шумоизоляция дверей Outlander XL и установка новой акустики. «Сапожник с сапогами» — ч.2
Всем привет.
Нехватка времени — постоянная проблема нашего времени.
Записей скопилось уже очень много, но времени никак не могу найти для публикации.
Работы по шумке дверей делались еще в начале марта, но как видите — отчет выкладываю только сейчас.
Итак, многие знают, что моя деятельность прямо связано с шумоизоляцией и автозвуком, именно по этой причине и появилась рубрика «Сапожник с сапогами».
В данной записи, я хочу рассказать, как, чем и почему я делал шумоизоляцию дверей, разобрав выбор материалов на «живом» примере.
Для чего я делаю шумку дверей?:
— снижение шума с улицы;
— снижение шума во время движения авто;
— обработка от скрипов, бряков и т.п.;
— улучшение звучания акустики (сразу и замена!)
— подготовка под возможный дальнейший автозвук!
Последний пункт — плавающий и неопределенный. Почему? Да потому, что сегодня я не планирую собирать систему в своем авто, а завтра все может измениться!) По этом, делаю сразу «с запасом»!
Выбор материалов:
1) Уличная скорлупа дверей:
— Передние двери:
Шумофф Проф Ф. Битумный материал от Шумофф, разработанный специально для «экстримальных условий». Материал термонаплавляемый!, монтируется после нагрева до 80-100 градусов! После остывания становится еще более жестким, чем был в первоначальном состоянии!
— Задние двери:
Шумофф М3. Мастичный материал, виброизоляция 3 мм. От +15 градусов можно монтировать без использования фена! Данный материал является одним из самых популярных и «максимальных» для использования при шумоизоляции дверей в повседневном автомобиле. Можно использовать 2 мм, но 3ка работает интересней, при том разница в весе — минимальна, так же, как и в деньгах. Если вы хотите зашумить двери «просто для себя и для комфорта» — то это лучший выбор материал.
1-1)
— Вторым слоем, в самом максимальном варианте можно наклеить тепло-звукоизолятор Шумофф Комфорт 6 или 10. В моем случае, для музыки — это не есть хорошо, по-этому не клею.
— В моём случае вторым слоем ( при использовании Комфорта — это будет 3ий слой) — использую Шумофф Герметон А15 сзади динамика — это улучшит звучание акустики, уберет «стоячие волны» и т.п.
2) Внутренняя скорлупа двери ( панель с технологическими отверстиями):
— Передние двери:

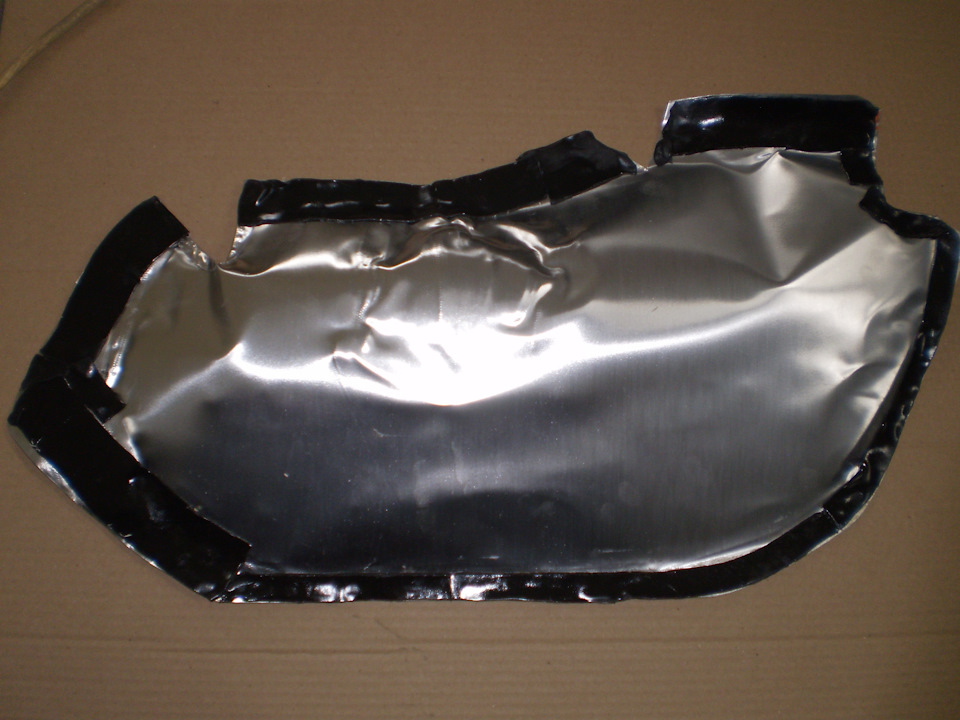

Первым слоем монтирую щиты из алюминиевого листа Шумофф BASS — алюминиевый лист толщиной 400 микрон. Монтировал на Шумофф Layer (можно на свой клеевой слой, я решил перестрахноваться). Вырезаем по форме отверстий + припуски, формуем углубления и монтируем. ДАННЫЙ СЛОЙ НЕ ОБЯЗАТЕЛЕН ДЛЯ ПОВСЕДНЕВНЫХ АВТОМОБИЛЕЙ! В ПЕРВУЮ ОЧЕРЕДЬ — ЭТО ПОДГОТОВКА ПОД СЕРЬЕЗНУЮ АУДИОСИСТЕМУ!
Вторым слоем все закрываем Шумофф М3. На жесткой поверхности, которую получили за счет Шумофф Басс — данной толщины более чем достаточно для большинства аудио систем.
ВОЗМОЖНО! третьим слоем, после вибро, монтировать любой тепло-звукоизолятор, либо шумопоглотитель прям на перегородку. Данный вариант будет работать лучше, даже если на обшивку ничего не будет клеиться! В моём случае, это лишнее, т.к. мне достаточно шумопоглотителя на обшивках — теплоизоляция меня не интересует, а для тишины достаточно того, что будет на обшивках!
— Задние двери:
Всю скорлупу перекрываю виброизоляцией Шумофф М3. Задние двери требуют меньшей подготовки, по этому — этого достаточно. Так же, как и для любого повседневного автомобиля!
3) Обшивки дверей:
— Пластиковые обшивки резонируют точно так же, как и метал, что в свою очередь ведет к возникновению скрипов и т.п. По этой причине, обрабатываем обшивки Шумофф М3, либо Шумофф М2. Перекрывать 100% площади не имеет смысла, это пластик, сильно утяжелять его не надо!

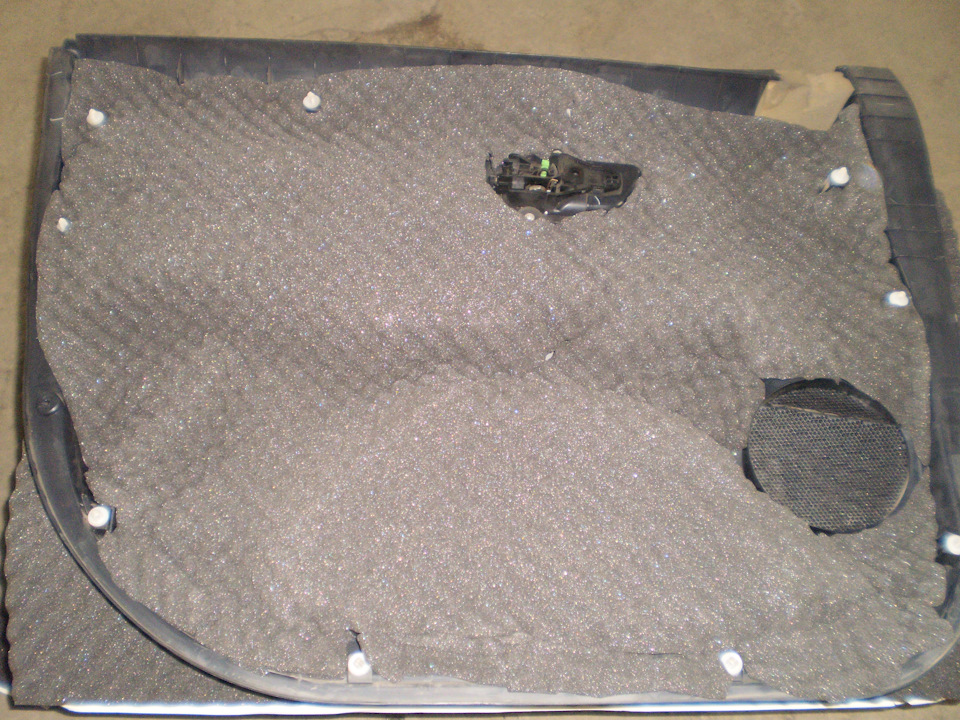

— Вторым слоем заклеиваю всю обшивку лучшим шумопоглотителем Шумофф Герметон А15. Данный материал прекрасно снижает шум, проходящий через материал. Так же, в силу своей структуры (поролон с пропиткой) — Герметон выступает отличным антискриповым материалом. Ну и последнее — материал не позволяет динамикам «играть под обшивку», за счет чего звук становится более четким, точным, а так же переотражения «изнутри двери» не проходят в салон, опять же, через обшивку.
Данное описание позволяет сделать «правильный» выбор материалов для шумоизоляции дверей.
Расход материалов на 4 двери:
— Шумофф Проф Ф — 8 листов;
— Шумофф М3 — 26 листов;
— Шумофф Bass — 2 листа;
— Шумофф Layer — 1 лист;
— Шумофф Герметон А15 — 3 листа.
Результат был ожидаем)
Так как делались двери, заодно поменял передние колонки. Еще с ноября месяца у меня лежал комплект новеньких DD EC6.5. Ну что же, нужно сразу и ставить)
Для установки акустики, сделал деревянные проставочные кольца, прикрутил через уже имеющиеся отверстия в двери (с внутренней стороны). Кольца двух составные, чтобы стекло при опускании не упиралось в магнит динамика, а так же, чтобы динамик был максимально приближен к обшивке. К сожалению, толщину колец уже не вспомню, но от 35 до 40 мм точно.
Проставочные кольца обязательно требуется красить, в противном случае, от воды, они быстрой разбухнут. Между всеми слоями: дверь — кольцо — кольцо — динамик, использовался уплотнительный материал Шумофф Комфорт 3, который не допускал образования щелей.
Провода для подключения использовал штатные, т.к. они достаточно толстые с завода — в моей системе их более, чем достаточно! Фишки срезать не стал, дабы в любой момент, при необходимости, можно было поставить обратно штатные динамики. Подключил «удлинители» рядом с фишкой.
ВЧ поставил в родные уголки, отлично встали взамен штатных.
Кроссоверы спрятаны над динамиками. Они благополучно приклеены к виброизоляции, а сверху обработаны дополнительно Шумофф Герметон А15. Таким образом, они зажаты между дверь и обшивкой.
Ну вот собственно и все, двери полностью готовы! Шумка сделана, музыка улучшена! То, чего и добивался!
Думаю, тут и говорить не о чем, в плане результата) Любые труды «оплачиваются» ровно на столько, на сколько ты старался =)
Если у Вас есть вопросы — с радостью подскажу и помогу, чем смогу ))
[Фотоотчет] Полная шумоизоляция Outlander XL своими руками (+ расчет материалов)
Не побоюсь создать новую тему, хотя за 6 с лишним лет она уже изъедена вдоль и поперёк.
Зато в моём отчёте максимум информации в одном месте.
За основу был взят комплект шумоизоляции, купленной у Автолокеров, и их же отчет о шумоизоляции автомобиля.
Но в процессе работы кое-что пришлось изменить (надеюсь, в лучшую сторону), об этом будет сказано отдельно.
Сразу скажу, что шумка делалась без фанатизма, без заклеивания всех без исключения щелей и поверхностей, т.к. основной целью ставилось определённое снижение шума, а не создание аудиокомнаты.
В работе в основном использовался такой инструмент:
Все поверхости перед оклейкой обязательно обезжириваем! Я использовал уайт-спирит.
Обезжириватели на основе ацетона лучше не использовать!
Разбираем переднюю дверь.
Как видим, штатной шумки совсем чуть-чуть на внутренней обшивке.
Аналогично второй слой.
Третий слой предварительно вырезаем по нашему «шаблону» из плёнки, прорезаем все нужные отверстия:
Прикатываем на внутреннюю карту дверей:
Обратите внимание, разъём проводки к зеркалу я оставил не заклеенным. Автолокеры его заклеивают, что плохо.
Аналогично вырезаем и клеим четвёртый слой, СПЛЭН:
Собираем дверь обратно.
По полной аналогии шумоизолируем заднюю дверь.
Оклеиваем внешнюю карту:
Обратите внимание, у задних дверей карман на обшивке выступает довольно сильно внутрь, поэтому в третьем слое виброизоляции нужно выкатать нишу:
С правой стороны всё аналогично, но зеркально левой.
Результат шумоизоляции уже ощутим: двери захлопываются благородно и легче, благодаря увеличившейся массе.
Даже штатная музыка звучит гораздо лучше, басы стали глубже.
Открываем капот, видим штатную шумо- теплоизоляцию и 11 пистонов, которые её держат.
Для понимания, как их вытаскивать, показываю фото пистона.
Виден этакий «ёршик».
Берём либо очень широкую плоскую отвёртку, либо две пары плоскогубцев, и силой выдёргиваем пистон за поля шляпки.
Капот без изоляции:
Я наклеил на железо, только вырезал дырочки на месте дыр в каркасе, чтобы не нарушить вентиляцию.
Чтобы разобрать потолок, придётся разобрать практически весь багажник, поэтому этот этап лучше запланировать вместе с шумоизоляцией багажника.
Выдёргиваем пистоны, опускаем и вынимаем через заднюю дверь обшивку потолка.
Лучше это проделать вдвоём, чтобы не поломать и не поцарапать обшивку.
Прикатываем первый слой:
Всё, крышу можно собирать обратно, но раз уж задняя часть разобрана, заодно зашумоизолируем и её (крылья, арки, пол багажника).
Задние крылья и арки изначально несколько зашумоизолированы:
Далее без комментариев, клеим два слоя шумки:
Шумоизоляция пола багажника
Заворачиваем ковровое покрытие, видим штатные маты звукоизоляции:
Убираем их и видим штатную виброизоляцию:
Задние сидения можно не демонтировать, только снять весь пластик вокруг оснований, а сами сидения сложить.
Ковёр заворачиваем на сидения и подвязываем его ремнями безопасности:
Певрый слой под сидениями. Лючки закатываем, но не в местах их соединения с полом!
Второй слой под сидениями:
Второй слой в багажнике:
Кладём маты на место:
И разворачиваем ковёр:
Штатная виброизоляция арок выглядит так:
Да, это всё.
Изолируем арки. Правая арка:
Закончив с задней частью, ставим боковой пластик багажника на место. Место стыка нижних обшивок с верхними можно проклеить полосками антискрипа:
Шумоизоляция двери багажника
В отчёте Автолокеров задней двери почему-то не уделено никакого внимания. А мы уделим. Но немного.
Расчёт материалов не производил, т.к. пользовался обрезками.
Откидной борт немного проклеим виброизоляцией:
А звукоизоляцией обойдёмся штатной (у меня просто не хватало материала):
Всё то же самое с задней дверью:
Снимаем весь пластик вдоль порогов, передние сидения, заднюю часть центральной консоли (подлокотник).
Выносим ковёр и пенопласт, снимаем воздуховоды к ногам задних пассажиров:
Оклеиваем первым слоем пол, тщательно прогревая толстый материал.
Затем клеим СПЛЭН, уделяя внимание тому, как будут вставать на место пенопластовые вставки и воздуховоды:
Кладём пенопласт и воздуховоды на место:
И собираем пол обратно.
Мне пришлось немного подрезать пластиковые «щёки» в ногах водителя и пассажира, чтобы они нормально встали на место.
Полный расчет материала
Это всё.
Кстати, совсем забыл описать технологию наклейки СПЛЭНа.
Т.к. СПЛЭН прилипает один раз и навсегда, и отдирается уже без клея, клеить его нужно аккуратно.
Антиадгезионный целлофан лучше срывать не сразу и целиком, а постепенно: освобождаем край, с которого начинаем приклеивать, прогреваем клей феном, аккуратно прикладываем к месту. Затем освобождаем от целлофана еще часть поверхности, снова фен, опять прикладываем. И так постепенно до конца.
А потом уже тщательно прижимаем СПЛЭН руками к профилю всей поверхности.
Такой метод помогает не прилипнуть случайно к ненужному месту, что обязательно случится, если целлофан снять сразу весь.
Немного добавлю про шумоизоляцию дверей.
Сразу этого не сделал, но вчера нужно было снимать дверные обшивки, поэтому решил доделать.
